Salidas analógicas (PWM)

Completa este quiz para validar lo aprendido. Puedes usar tu correo personal — no necesitas correo institucional.

Tus datos

Email *

Nombre completo *

Teléfono / WhatsApp *

Escuela (opcional)

Región educativa (opcional)

Me interesa recibir información sobre el Reto Nacional cuando se definan los detalles.

¿Qué es PWM?

Una técnica para simular voltajes intermedios encendiendo y apagando rápidamente un pinUna forma de medir voltajeUn tipo de sensorUn tipo de resistencia

¿Qué significa el "duty cycle"?

La cantidad de voltaje que usa el ArduinoEl porcentaje del tiempo que el pin está encendidoEl número de pines disponiblesLa velocidad del código

¿Qué valores acepta analogWrite()?

0 a 5Solo HIGH o LOW0 a 255

¿En qué pines se puede usar PWM en Arduino UNO?

En todos los pinesSolo en los pines con símbolo ~ (3, 5, 6, 9, 10, 11)Solo en los pines analógicos

¿Qué pasa si usas analogWrite() en un pin sin ~?

El LED queda completamente encendido sin control de intensidadEl LED parpadea

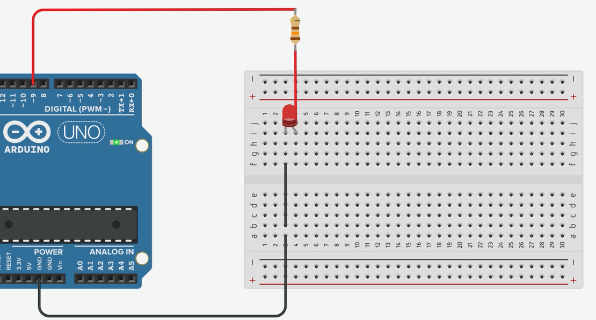

Tarea final: Recrea el circuito en Tinkercad y sube una captura del circuito funcionando.

Add file

Upload 1 supported file: PDF o imagen. Máx 10 MB.

0 / 6 completadas
